Ahoj! Ako dodávateľ foriem na autodiely viem, aké dôležité je vybrať správny chladiaci systém pre tieto formy. Správny chladiaci systém môže výrazne zlepšiť kvalitu autodielov, skrátiť čas výroby a predĺžiť životnosť formy. Poďme sa teda ponoriť do toho, ako si môžete vybrať vhodný chladiaci systém pre formu na autodiely.
Pochopenie základov chladiacich systémov vo formách automobilových dielov
Po prvé, musíme pochopiť, prečo je chladenie také dôležité pri lisovaní automobilových dielov. Keď sa roztavený plast vstrekuje do formy, musí sa ochladiť a stuhnúť, aby získal tvar dielu. Ak je chladenie nerovnomerné alebo príliš pomalé, môže to viesť k chybám, ako sú deformácie, klesajúce stopy a vnútorné napätia v konečnom produkte.
K dispozícii sú rôzne typy chladiacich systémov a každý má svoje výhody a nevýhody. Najbežnejšie sú vodou chladené systémy, olejom chladené systémy a vzduchom chladené systémy.
Vodou chladené systémy
Vodou chladené systémy sú zďaleka najobľúbenejšou voľbou pre formy na výrobu automobilových dielov. Voda má vysokú mernú tepelnú kapacitu, čo znamená, že dokáže rýchlo absorbovať veľké množstvo tepla z formy. Výsledkom sú rýchlejšie časy chladenia a efektívnejšia výroba.
Jednou z hlavných výhod vodou chladených systémov je ich nákladová efektívnosť. Voda je ľahko dostupná a relatívne lacná v porovnaní s inými chladiacimi médiami. Tiež sa ľahko udržiavajú a možno ich integrovať do väčšiny návrhov foriem.
Vodou chladené systémy však majú určité nevýhody. Pri nesprávnej úprave vody hrozí riziko korózie. V chladnom podnebí je tiež možné, že voda zamrzne, čo môže poškodiť chladiace kanály vo forme.
Olejom chladené systémy
Olejom chladené systémy sa často používajú pri vyšších teplotách. Olej znesie vyššie teploty ako voda bez varu, vďaka čomu je vhodný pre formy, ktoré vyžadujú presnú reguláciu teploty na zvýšených úrovniach.
Tieto systémy ponúkajú lepšiu teplotnú stabilitu a môžu zabrániť tepelným šokom formy. Sú tiež menej náchylné na koróziu v porovnaní s vodou chladenými systémami.
Olejom chladené systémy sú však drahšie. Samotný olej je drahší ako voda a vybavenie potrebné na cirkuláciu oleja a kontrolu teploty je zložitejšie. Okrem toho môže byť olej špinavý a je potrebná správna likvidácia, aby sa predišlo problémom so životným prostredím.
Vzduchom chladené systémy
Vzduchom chladené systémy sú relatívne jednoduché a lacné. Fungujú tak, že fúkajú vzduch cez formu, aby odstránili teplo. Tento typ systému je vhodný pre malé prevádzky alebo formy s nízkymi požiadavkami na tvorbu tepla.
Vzduchom chladené systémy majú tú výhodu, že sa ľahko inštalujú a udržiavajú. Neexistuje žiadne riziko netesností alebo korózie, pretože nie je zahrnutá žiadna kvapalina. Nie sú však také účinné ako vodou alebo olejom chladené systémy. Vzduch má nižšiu kapacitu prenosu tepla, čo znamená dlhšie časy chladenia a potenciálne nižšie výrobné rýchlosti.
Faktory, ktoré treba zvážiť pri výbere chladiaceho systému
Teraz, keď sme pokryli rôzne typy chladiacich systémov, pozrime sa na faktory, ktoré by ste mali zvážiť pri výbere formy na autodiely.
Veľkosť a zložitosť formy
Veľkosť a zložitosť formy zohráva významnú úlohu pri určovaní vhodného chladiaceho systému. PreVeľká pleseň, vodou chladený systém je zvyčajne najlepšou voľbou. Veľké formy vytvárajú veľa tepla a vysoká kapacita prenosu tepla vody to dokáže efektívne zvládnuť.
Ak má forma zložitý dizajn so zložitými chladiacimi kanálmi, vodou chladený systém sa dá ľahšie prispôsobiť tvaru formy. Na druhej strane, pre menšie, menej zložité formy môže byť vzduchom chladený systém postačujúci a nákladovo efektívnejší.
Geometria a materiál dielu
Geometria lisovaného automobilového dielu a typ použitého plastového materiálu tiež ovplyvňujú výber chladiaceho systému. Časti s hrubými časťami alebo zložitými tvarmi môžu vyžadovať efektívnejší chladiaci systém, aby sa zabezpečilo rovnomerné chladenie a zabránilo sa chybám.

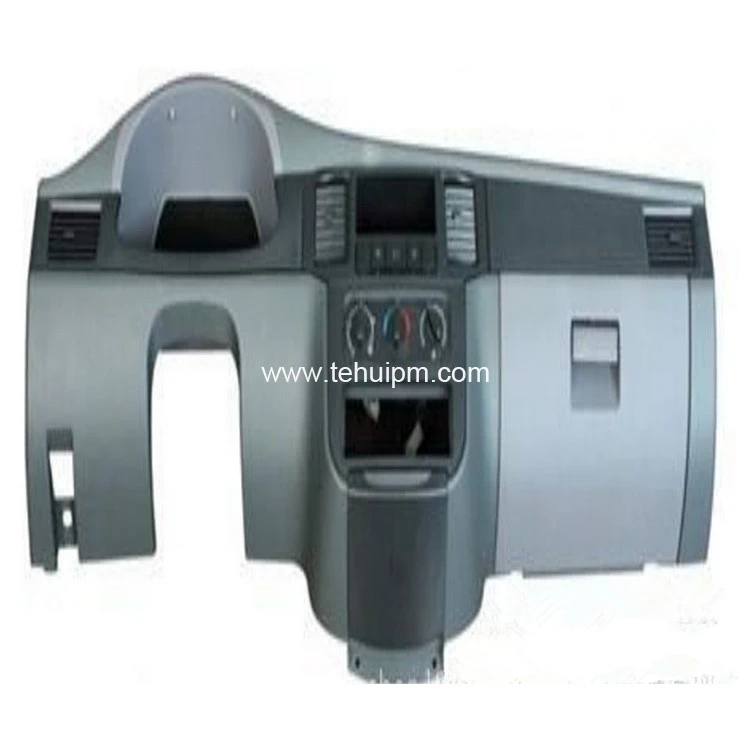

Niektoré plastové materiály majú vyššie teploty topenia a vyžadujú viac tepla, ktoré sa má odobrať počas procesu chladenia. V takýchto prípadoch môže byť olejom chladený systém lepšou voľbou na udržanie požadovanej teploty. Napríklad pri formovaníAutomobilové konštrukčné diely, ktoré často používajú vysokopevnostné plasty, je nevyhnutný dobre navrhnutý chladiaci systém.
Objem výroby
Váš objem výroby je ďalším dôležitým faktorom. Ak prevádzkujete veľkoobjemovú výrobnú linku, potrebujete chladiaci systém, ktorý dokáže držať krok s dopytom. Vodou chladené systémy sú vo všeobecnosti najlepšie pre veľkoobjemovú výrobu, pretože ponúkajú rýchle chladenie a konzistentný výkon.
Pre malosériovú výrobu alebo prototypovanie môže byť praktickejšou voľbou vzduchom chladený systém. Dokáže ušetriť na nákladoch bez toho, aby príliš obetoval rýchlosť výroby.
Podmienky prostredia
Dôležité sú aj podmienky prostredia vo vašom výrobnom závode. Ak je zariadenie v chladnom podnebí, musíte prijať opatrenia, aby ste zabránili zamrznutiu vody vo vodou chladenom systéme. Môže to zahŕňať použitie nemrznúcej zmesi alebo izoláciu chladiacich potrubí.
V horúcom a vlhkom prostredí môže mať vzduchom chladený systém problém s efektívnym odvodom tepla. V takýchto prípadoch by bol vhodnejší systém chladený vodou alebo olejom.
Navrhovanie efektívneho chladiaceho systému
Keď sa rozhodnete pre typ chladiaceho systému, ďalším krokom je jeho správny dizajn pre vašu formu na autodiely.
Rozloženie chladiaceho kanála
Usporiadanie chladiacich kanálov vo forme je rozhodujúce pre efektívny prenos tepla. Kanály by mali byť umiestnené čo najbližšie k oblastiam formy, ktoré generujú najviac tepla. To zaisťuje rýchle a rovnomerné odvádzanie tepla.
Pre zložité formy môže byť potrebná kombinácia priamych a konformných chladiacich kanálov. Konformné chladiace kanály sledujú tvar dielu, poskytujú rovnomernejšie chladenie a znižujú riziko defektov.
Regulácia prietoku a teploty
Dôležitý je aj prietok chladiaceho média (voda, olej alebo vzduch). Vyšší prietok vo všeobecnosti znamená lepší prenos tepla, ale vyžaduje aj viac energie. Na optimalizáciu procesu chladenia musíte nájsť správnu rovnováhu.
Rovnako dôležitá je aj kontrola teploty. Mali by ste byť schopní monitorovať a upravovať teplotu chladiaceho média, aby ste zabezpečili, že forma zostane v požadovanom teplotnom rozsahu. To je možné dosiahnuť pomocou snímačov teploty a regulačných ventilov.
Údržba chladiacich systémov
Správna údržba chladiaceho systému je nevyhnutná na zabezpečenie jeho dlhodobého výkonu.
Pravidelné kontroly
Pravidelné kontroly chladiaceho systému môžu pomôcť včas odhaliť prípadné problémy. Skontrolujte netesnosti, upchatie chladiacich kanálov a akékoľvek známky korózie alebo opotrebovania.
Čistenie a preplachovanie
Pravidelné čistenie a preplachovanie chladiaceho systému môže zabrániť usadzovaniu nečistôt, nečistôt a vodného kameňa. To pomáha udržiavať účinnosť systému a predlžuje jeho životnosť.
Úprava vody
Ak používate vodou chladený systém, je potrebná správna úprava vody, aby sa zabránilo korózii a tvorbe vodného kameňa. Môže to zahŕňať pridávanie chemikálií do vody alebo použitie systému na zmäkčovanie vody.
Záver
Výber vhodného chladiaceho systému pre formu na autodiely je zásadným rozhodnutím, ktoré môže mať významný vplyv na kvalitu a efektivitu vašej výroby. Po zvážení faktorov, ako je veľkosť formy, geometria dielu, objem výroby a podmienky prostredia, si môžete vybrať správny typ chladiaceho systému.
Správny návrh a údržba chladiaceho systému sú tiež nevyhnutné pre optimálny výkon. Pamätajte, že dobre navrhnutý a udržiavaný chladiaci systém vám môže z dlhodobého hľadiska ušetriť čas a peniaze.
Ak hľadáte formy na autodiely a potrebujete pomoc s výberom správneho chladiaceho systému, neváhajte a obráťte sa na diskusiu o obstarávaní. Sme tu, aby sme vám pomohli urobiť najlepší výber pre vaše špecifické potreby. Či už hľadáte formy naAutomobilové konštrukčné dielyaleboPleseň na priemyselný odpadkový kôš, vybavili sme vás.
